MAXM17552降壓DC-DC電源模塊Maxim美信
發布時間:2024-08-05 09:32:33 瀏覽:902
MAXM17552是Maxim美信一款高效、同步降壓型DC-DC電源模塊,屬于喜馬拉雅系列穩壓器IC和電源模塊的一部分。該模塊集成了控制器、MOSFET、補償元件和電感,適用于較寬的輸入電壓范圍,從4V至60V。它能夠提供高達100mA的輸出電流,并且輸出電壓在0.9V至5.5V范圍內可編程,從而大大降低了設計復雜度和制造風險,提供了真正的即插即用電源方案,有助于縮短產品上市時間。

MAXM17552采用了峰值電流模式控制架構,并具備軟啟動特性,默認軟啟動時間為5.1ms,以降低輸入浪涌電流。該模塊采用薄型、小尺寸的10引腳μSLIC?封裝,尺寸為2.6mm x 3mm x 1.5mm,適合空間受限的應用。
應用領域包括4mA–20mA電流環路供電傳感器、電池供電設備、HVAC與樓宇控制、工業傳感器和編碼器,以及替代線性穩壓器(LDO)。
MAXM17552的特性包括:
容易使用
4V至60V的較寬輸入范圍
0.9V至5.5V的可調節輸出
±1.75%的反饋電壓精度
高達100mA的輸出電流能力
內部補償
全陶瓷電容設計
高效性能,包括固定頻率PWM和脈沖頻率調制(PFM)模式,以及增強輕載效率
關斷電流僅為1.2μA(最高)
靈活的設計,包括可編程軟啟動和預偏置啟動,漏極開路電源就緒輸出(低電平有效RESET引腳),以及可編程EN/UVLO門限
工作可靠,具備打嗝模式過流保護和過熱保護,工作環境溫度范圍為-40°C至+125°C,結溫范圍為-40°C至+150°C
堅固耐用,符合CISPR22 (EN55022) Class B傳導和輻射發射標準,以及符合跌落、沖擊和振動標準 — JESD22 -B103、B104、B111
相關推薦:
推薦資訊

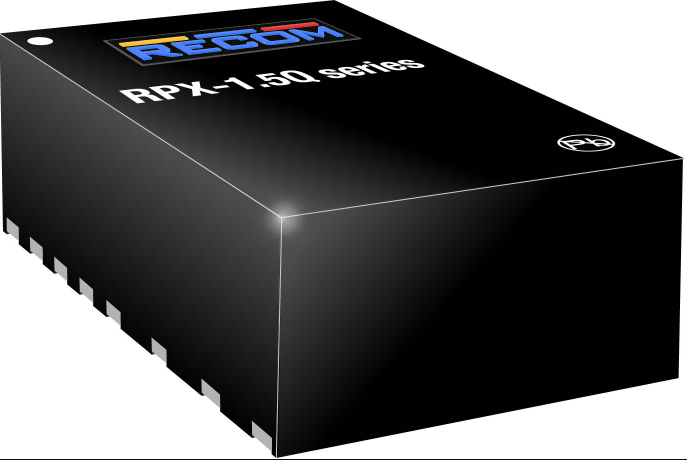

RECOM RPX-1.5Q 是一款符合 AEC-Q100 標準的車規級降壓轉換器模塊,采用緊湊型 3 mm x 5 mm x 1.6 mm QFN 封裝,適用于汽車電子和高可靠性應用。其輸入電壓范圍為 4 VDC 至 36 VDC,輸出電壓范圍為 0.8 VDC 至 30 VDC,最大輸出電流為 1.5 A,工作溫度范圍為 -40°C 至 +125°C,具備短路保護、過流保護、過溫保護和欠壓鎖定等多種保護功能,并支持使能、電源良好、軟啟動和同步功能,廣泛應用于汽車電子系統、工業控制系統和高可靠性嵌入式設備。
