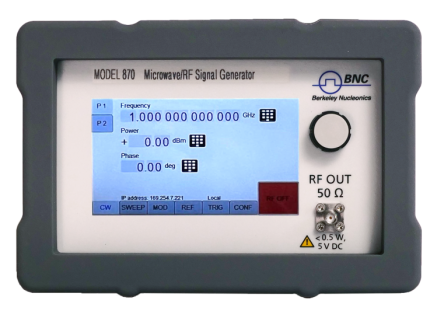

BNC 870A單通道或多通道信號發生器10MHz-54GHz
發布時間:2024-08-13 09:32:14 瀏覽:2460
870A型信號發生器是Berkeley Nucleonics公司推出的一款高性能單通道或多通道信號發生器,工作頻率范圍從10MHz到54GHz。該設備以其超高的敏捷性和超低的相位噪聲著稱,適用于廣泛的科研和工業應用。

參數:
| 頻率范圍 | 870A-12: 100 kHz 至 12.75 GHz |
| 870A-20: 100 kHz 至 20 GHz | |
| 870A-40: 100 kHz 至 40 GHz | |
| 870A-50:100 kHz 至 54 GHz | |
| 頻率分辨率 | <0.001Hz |
| 功率范圍 | -20 至 +20 dBm |
| 功率分辨率 | 0.01dB |
| 開關速度 | 500 μs(5 μs,選件 FS) |
| 1 GHz時的相位噪聲 | 10 Hz:-85 dBc/Hz(-100 dBc/Hz,選件 LN(+)) |
| 1 kHz:-140 dBc/Hz | |
| 100 kHz:-152 dBc/Hz | |
| 10 MHz:-158 dBc/Hz | |
| 遙控 | 以太網、USB(標配)、快速控制端口 (FCP)、GPIB 可選 |
| 調制 | 脈沖和 CW |
| AM、FM、PM(帶 MOD 選項) | |
| 席卷 | 頻率、列表、相位、功率 |
| 尺寸(寬 x 深 x 高)/重量 | 臺式:6.75“ x 10.75” x 4.175“ / ≤ 8 磅 [觸摸屏顯示器] |
| 機架安裝:19” x 16.8“ x 1.75” / ≤ 32 磅 [1U 機箱] | |
| 運輸尺寸 | 118" x 12" x 9" |
| 裝運重量 | 10 千克(kg) |
特點:
頻率范圍:100 kHz 至 54 GHz。
用戶界面:觸摸屏,操作直觀。
信號質量:優異的諧波和雜散性能。
開關速度:標準500 μs,可選15 μs。
連接方式:以太網、USB、GPIB。
通道配置:1至4通道,1U機架式。
穩定性:OCXO老化<20 ppb/yr(選項LN+)。
輸出功率:寬廣且精確。
快速切換:5 μs(選件FS)。
功能:掃描、觸發、外部基準頻率編程。
能耗:低。
外殼:便攜式/臺式或機架式。
應用:
- ATE
- 生產測試
- 研發
- 信號模擬
- 國防與航空航天
- 服務與維護
BNC 870A型信號發生器憑借其先進的技術特性和廣泛的應用范圍,成為實驗室、生產線和研究機構中理想的信號源選擇。
