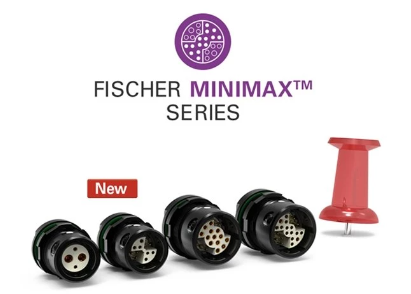

MiniMax 06超小型連接器Fischer Connectors
發布時間:2024-09-23 09:51:26 瀏覽:1004
Fischer Connectors 推出的MiniMax 06,這是其備受贊譽的 Fischer MiniMax? 系列中的最新成員。MiniMax 06 連接器以其緊湊的設計和卓越的功能性脫穎而出。它能夠容納多達 12 個電源和信號觸點,而占地面積僅為 10 mm,實現了 0.83 的密度因子。這一獨特技術特性使其在標準 0.5 mm 觸點的連接器中獨樹一幟。此外,MiniMax 06 還引入了新的配置,包括 2 個信號和 2 個高功率 1.3 mm 觸點,適用于需要高達 10 安培功率的應用,是現有 MiniMax 系列標準 5A額定電流的兩倍。

應用場景
MiniMax 06 的設計考慮到了惡劣環境下的使用,確保在各種條件下都能提供卓越的性能。它特別適用于空間有限的手持式或隨身佩戴應用,如國防與安全、儀器儀表、測試設備、以及民用或軍用無人機 (UAV) 等領域。作為預布線解決方案,MiniMax 06 能夠滿足這些領域對高性能、可靠連接的迫切需求。
技術優勢
Fischer Connectors 通過 MiniMax 06 繼續推動組合信號和電源連接器的發展,旨在使電子設備更輕、更小。這款新型連接器完全集成到超小型高性能的 Fischer MiniMax? 系列中,該系列以其有限空間和輕量級應用中的卓越表現以及滿足多種信號和電源需求的能力而聞名。經過 HDMI 等高速協議和高達 10Gb/s 的數據傳輸測試,MiniMax 06 滿足了市場對更高數據傳輸速率的日益增長的需求。
設計與耐用性
與具有相似觸頭尺寸的標準連接器相比,Fischer MiniMax? 系列連接器和電纜組件解決方案使設計工程師能夠節省高達 45% 的空間,并減輕高達 75% 的重量。通過將多個連接器替換為一個連接器,它們可以將更多功能集成到更小的設備中,從而降低總擁有成本。
這些連接器還以其堅固耐用性著稱,具有 IP68 密封 (2m/24h),配接和未配接,牢不可破的鍵控系統和包覆成型的電纜組件。它們提供三種鎖定系統(推拉式、螺絲式和快速釋放式),易于連接和斷開多達 5,000 次。
尺寸與配置
Fischer MiniMax? 系列現在包括 06 和 08 兩種尺寸,插座尺寸分別為 10 mm 和 12 mm。配置范圍為 4 至 24 個觸點,為用戶提供了廣泛的選擇。
主要特點
- 多達 12 個觸點,直徑小于 10 mm
- 獨特的組合電源和信號配置
- IP68 配接和未配接
- 傳輸速度高達 10Gb/s 的數據
- 堅固的鎖定系統:推拉式、螺絲式和快速釋放式
- 也可提供預布線,帶直式或彎形折彎浮雕包覆成型
- 5,000 次插拔
