MYSGK02506BRSR微型固體塊式非隔離DC-DC電源轉換器Murata
發布時間:2024-10-24 10:04:57 瀏覽:1176
MYSGK02506BRSR是一款微型固體塊式非隔離DC-DC電源轉換器,適用于嵌入式應用。這款轉換器具有9.6至42V的輸入電壓范圍和最大6A的輸出電流。基于固定頻率同步降壓轉換器拓撲結構,這款高功率轉換效率模塊具有5至25V的可設置輸出電壓和開/關控制功能。此外,該轉換器還包括欠壓鎖定(UVLO)和輸出短路保護。

| PERFORMANCESPECIFICATIONS SUMMARYAND ORDERING GUIDE | ||||||||||||
| Model Number | Output | Input | Efciency [%] | Package [mm] | ||||||||
| Vout [V] | out (Max) [A] | Power [M] | R/N (Max) [mVp-p] | Regulation(Max. | Vintyp [V] | Range [V] | in,no load (Typ.)[mA] | in,full load (Typ.)[A] | ||||
| Line [%] | Load [%] | |||||||||||
| MYSGK02506BRSR | 5-25 (typ:24V) | 6 | 150 | 50 | ±2.0 | ±2.0 | 36 | 9.6-42 | 22 | 4.06 | 98 | 14.7x16.3x7.5 |
| MYSGK02506BRSRD | 5-25 (typ:24V) | 6 | 150 | 50 | ±2.0 | ±2.0 | 36 | 9.6-42 | 22 | 4.06 | 98 | 14.7x16.3x7.5 |
注:Murata村田DC/DC電源模塊型號產品可用Cyntec電源模塊進行替代,具體替代方案可咨詢立維創展。
產品特點:
寬輸入電壓范圍:9.6至42V(絕對最大輸入電壓:50V)
可設置輸出電壓范圍:5至25V
高達6A的輸出電流
超小型表面貼裝封裝:尺寸為14.7 x 16.3 x 7.5mm
高效率:在Vo=24V時效率高達98%
出色的熱降額性能
短路保護
可編程UVLO(欠壓鎖定)
開/關控制(正邏輯)
工作溫度范圍:-40至+85°C
應用場景:
分布式電源架構
中間母線電壓應用
通信設備
服務器及存儲應用
網絡設備
企業網絡
高性能IC供電應用,如DSP、FPGA、ASIC和微處理器
相關推薦:
更多Murata村田相關產品信息可咨詢立維創展。
推薦資訊

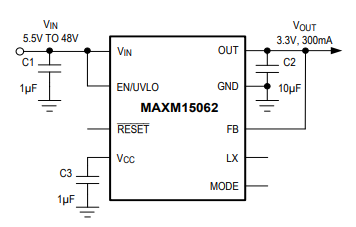

MAXM15062是由MAXIM公司生產的降壓型DC-DC電源模塊,輸入電壓范圍4.5V至60V,提供固定3.3V輸出電壓,能夠提供高達300mA的輸出電流。采用緊湊的10引腳、2.6mm x 3mm x 1.5mm的uSLIC封裝,適用于工業傳感器和編碼器、4-20mA電流環供電傳感器、HVAC和建筑控制、電池供電設備、通用點負載、USB Type-C供電負載等多種應用。
