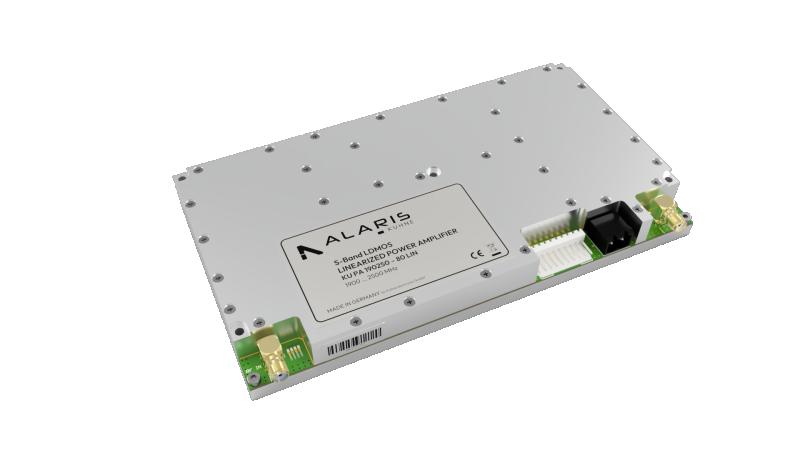

KUPA190250-80LIN高性能LDMOS功率放大器Kuhne
發布時間:2024-11-25 09:30:17 瀏覽:1419
KU PA 190250 80 LIN是一款高性能的LDMOS功率放大器,專為需要高線性和高數據傳輸率的應用而設計。它適用于數字廣播系統(如DVB-T、DVB-S)、使用QPSK、QAM調制類型的COFDM系統以及多頻道多點分配服務(MMDS)。這款放大器的獨特之處在于其射頻預失真功能,能夠補償功率放大器的固有非線性,并保證極低的EVM(誤差向量幅度)水平。

關鍵特性:
LDMOS FET技術:提供高線性度。
內置線性化器:增強信號的線性度。
良好的諧波抑制:減少諧波干擾。
隔離器:保護設備免受高VSWR(電壓駐波比)影響。
監控輸出:監測正向和反向功率及檢測(直流電壓)。
ON/OFF控制:通過直流電壓控制設備開關(3至14V時開啟)。
自動電平控制(ALC):可調,以適應不同的信號強度。
串行接口:便于遠程控制和監控。
技術規格:
頻率范圍:1900至2500 MHz,覆蓋S波段。
輸入功率:正常操作時+5至10 dBm,最大+10 dBm。
輸出功率:在COFDM模式下,典型值為40 dBm/10 W。
增益平坦度:在小信號和ALC開啟時,典型值為±1 dB。
諧波抑制:在40 dBm時,典型值為60 dB。
輸出保護:通過隔離器實現。
電源電壓:+3至14 V DC。
供電電壓:+28至32 V DC。
靜態電流:典型值為1.4 A。
電流消耗:在10 W時,典型值為3.5 A。
正向和反向檢測:支持(RMS檢測器)。
工作溫度范圍:-20至+55°C。
輸入和輸出連接器/阻抗:SMA-female,50 ohms。
機箱:銑制鋁。
尺寸:184 x 100 x 20 mm。
重量:典型值為550 g。
應用領域:
電信:適用于電信提供商和廣播領域。
空間與科學:適用于研究機構和學術界。
應用場景:
通信:包括安全通信、點對點通信、轉發器、范圍擴展器和增強器、點對多點通信以及低截獲概率通信。
廣播:包括數字廣播和無線回傳。
Alaris Kuhne是高頻和微波領域過程與測量技術解決方案的領先企業。深圳市立維創展科技有限公司,優勢代理銷售Alaris Kuhne產品,歡迎咨詢。
推薦資訊

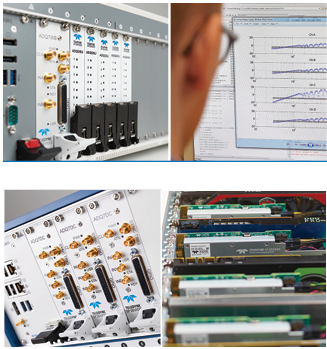

Teledyne SP Devices生產高端數據采集設備,包括ADQ14/30/8系列數字化儀(12-14位,最高2500MS/s)和SDR14TX波形發生器,采用FPGA技術,適用于激光雷達、醫療成像等領域,配套10GbE擴展模塊實現高速傳輸。

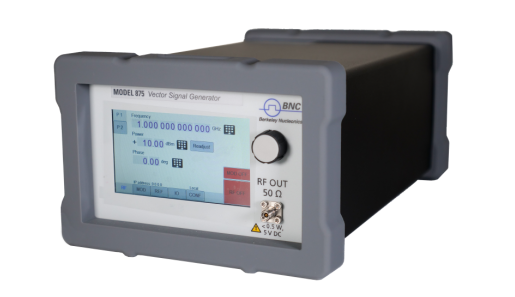

BNC875是一款覆蓋10MHz至40GHz的多通道矢量信號發生器,具備超快開關速度、低相位噪聲和高性能I/Q調制器,支持多種復雜調制方案,適用于雷達仿真、電子戰和5G/6G通信等應用。其支持脈沖描述符字(PDW)格式,可通過以太網或USB實時上傳和轉換調制參數,多通道版本還支持相位相干和校準的多PDW序列回放。
