DATEL SB22S3.3-15 1/16磚DC-DC轉換器
發布時間:2024-12-23 09:13:55 瀏覽:1033
DATEL SB系列為開放式框架的1/16磚型DC-DC轉換器,符合行業標準規格。這些轉換器的輸入電壓范圍寬廣,提供9-36 VDC或18-75 VDC的輸入電壓,并提供緊密調節的輸出電壓。其高效能設計支持在**-40°C到+123°C**的寬工作環境溫度范圍內運行,具有輕微降額特性。

所有標準型號均具備2250V直流隔離,特定型號的隔離電壓可高達2828V。標準功能包括:
遠程開/關(正邏輯或負邏輯可選)
輸入欠壓保護(UVLO)和鎖定功能
輸出過壓保護、過流保護和短路保護
輸出電壓微調
遠程檢測
具有遲滯特性的過溫關斷功能
主要特點
符合DOSA標準(尺寸、功能、適配性)
行業標準的1/16磚型封裝
4:1輸入電壓范圍(9-36 V或18-75 V)
無最低負載要求
工作溫度范圍廣(-40°C到+123°C)
可承受100 V輸入瞬態電壓
固定頻率運行
全面保護功能(OTP、OCP、OVP、UVLO及自動重啟)
支持遠程開關(正邏輯/負邏輯)和遠程檢測
輸出電壓調整范圍±10%
板載輸入差分LC濾波器
符合ROHS II指令2011/65/EU
符合UL94 V-0可燃性等級設計
符合REACH (EC) No 1907/2006
符合UL/CSA60950-1和TUV EN/IEC60950-1(二版認證中)
符合EN55022 Class B傳導排放標準
典型應用
分布式電源架構
儀器儀表
數據和無線通信
服務器
“總線”轉換器應用
型號參數:
| MODEL NUMBER | NPUT VOLTAGE | OUTPUT VOLTAGE | OUTPUT CURRENT MAX | EFFICIENCY % | LOAD REGULATION | OPTIONS |
| SB22S3.3-15 | 9-36 VDC | 3.3 VDC | 15A | 89 | ±0.1% | B.S,N,P,I |
| SB22S5-8 | 9-36 VDC | 5VDC | 8A | 88 | ±0.1% | B,S,N,P,I |
| SB45S3.3-15 | 18-72 VDC | 3.3 VDC | 15A | 89 | ±0.1% | B,S,N,P,I |
| SB45S5-10 | 18-72 VDC | 5VDC | 10A | 89 | ±0.1% | B,S,N,P,I |
| SB45S5-8 | 18-75 VDC | 5VDC | 8A | 87 | ±0.1% | B,S,N,P,I |
| SB45S12-4.2 | 18-72 VDC | 12 VDC | 4.2A | 89 | ±0.1% | B,S,N,P,I |
| SB45S15-3 | 18-72 VDC | 15VDC | 3A | 89 | ±0.1% | B,S,N,P,I |
推薦資訊

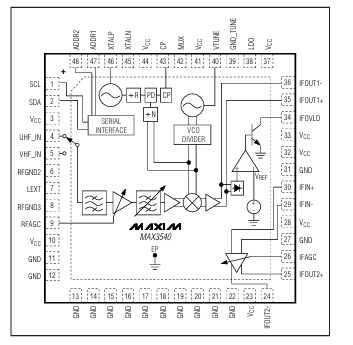

MAX3540ULM是專為模擬和數字電視調諧設計的單轉換電視調諧器,在+3.3V電源下功耗760mW,能將NTSC或ATSC信號(54MHz - 860MHz)轉換為44MHz中頻信號;適用于電視機、模擬/數字地面接收器等多種設備;其電氣特性包括工作頻率范圍、輸出頻率、增益、噪聲系數等多項參數,工作溫度范圍0°C至+85°C,結溫+150°C,存儲溫度范圍 -65°C至+165°C。

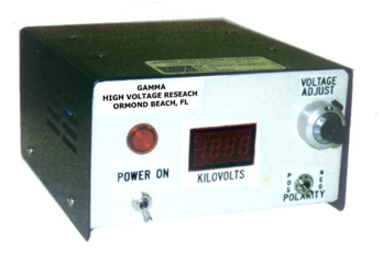

Gamma RMCR系列RMCR1.5R,RMCR3R,RMCR5R是一款高性能可調高壓電源,提供1.5KV/1.5mA、3KV/1mA、5KV/500uA三種型號選擇,具有極低紋波(<0.001%)和高穩定性(<0.05%/8小時),通過10圈精密刻度盤控制電壓,配備3.5位數字電壓表和SHV輸出接口,主要應用于光電倍增管、微通道板、質譜儀等精密儀器領域。
