RECOM RTS-1205/P-R DC/DC轉換器
發布時間:2025-05-08 08:54:45 瀏覽:834
RECOM的ECONOLINE系列RTS/RTD是一款2W的SMD(表面貼裝)DC/DC轉換器,提供單輸出(RTS)和雙輸出(RTD)兩種類型。

產品型號規格參數:
| Part | Input Number | Output Voltage | Output Voltage | Efficienc Current |
| SMD | (VDC) | (VDC) | (mA) | (%) |
| RTS-XX3.3 | 5,9,12,15,24 | 3.3 | 606 | 70 |
| RTS-XX05 | 5,9,12,15,24 | 5 | 400 | 70 |
| RTS-XX09 | 5,9,12,15,24 | 9 | 222 | 75 |
| RTS-XX12 | 5,9,12,15,24 | 12 | 167 | 75 |
| RTS-XX15 | 5,9,12,15,24 | 15 | 133 | 75 |
| RTS-XX24 | 5,9,12,15,24 | 24 | 83 | 78 |
| RTD-XX3.3 | 5,9,12,15,24 | ±3.3 | ±303 | 70 |
| RTD-XX05 | 5,9,12,15,24 | ±5 | ±200 | 70 |
| RTD-XX09 | 5,9,12,15,24 | ±9 | ±111 | 75 |
| RTD-XX12 | 5,9,12,15,24 | ±12 | ±83 | 75 |
| RTD-XX15 | 5,9,12,15,24 | ±15 | ±66 | 75 |
| RTD-XX24 | 5,9,12,15,24 | ±24 | ±42 | 78 |
產品特點
輸入電壓范圍:5V、9V、12V、15V、24V,允許±10%的偏差
輸出電壓精度:±5%
額定功率:2W
隔離電壓:1000VDC最小值
效率:最高可達78%
封裝材料:UL 94V-0防火等級
磁性元件:環形磁芯
內部結構:內部SMD構造
工作溫度范圍:-40°C至+71°C
存儲溫度范圍:-55°C至+125°C
短路保護:1秒
紋波和噪聲:20MHz帶寬下最大150mVp-p
線電壓調整率:1.2%/1%的輸入電壓
負載電壓調整率:
3.3V輸出類型:最大20%
5V輸出類型:最大15%
9V、12V、15V輸出類型:最大10%
24V輸出類型:最大10%
隔離電阻:在500VDC隔離電壓下,最小10GΩ
隔離電容:最小40pF/最大115pF
推薦資訊

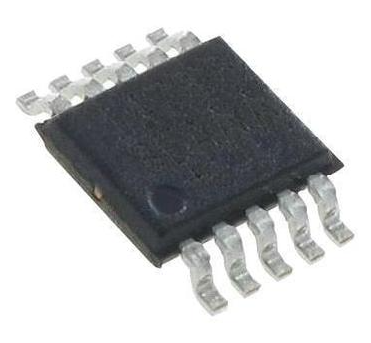

MAX3747AEUB+T/MAX3747BEUB+T是Maxim Integrated(現屬ADI)推出的多速率限幅放大器,適用于SONET、光纖通道和千兆以太網光接收器的數據量化。支持OC-3至OC-48速率,輸入電壓范圍寬泛,輸出電壓分500mVP-P(MAX3747)和800mVP-P(MAX3747A/B)兩檔。MAX3747B優化了過載時的LOS(信號丟失)檢測,并集成可編程LOS/禁用功能以實現靜音控制。采用10引腳μMAX?封裝(3mm),緊湊適配小型化接收器設計,且與Micrel的SY88993V引腳兼容。
