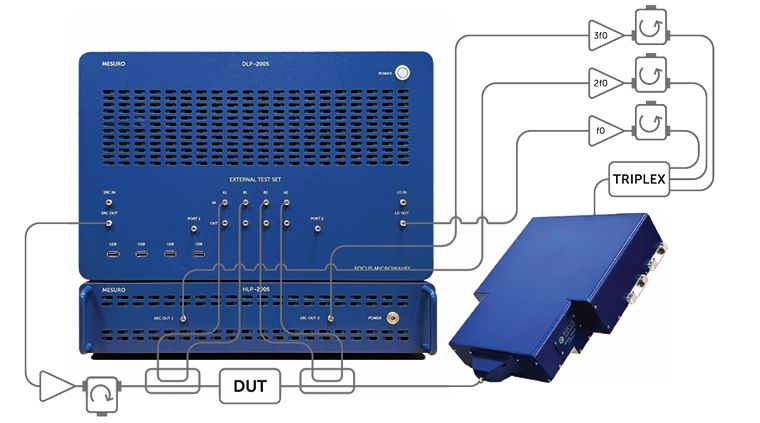

Focus Microwaves D2005負載牽引系統0.5-20GHz

發布時間:2025-07-09 08:49:54     瀏覽:1543

Focus Microwaves D2005負載牽引系統0.5-20GHz

S 參數性能摘要(典型值)** |DLP

CWPulse
ModelFrequency Range IGHz]Dynamic Range ldB]Average Power ldBmlMin.Width Ins]Dynamic range ldB]Peak Power ldBml
  D20050.5-870302007030
8月20日6565
  D40050.5-87070
8月20日6565
20-406060
負載牽引性能摘要(典型值)** |DLP

CWPulse
ModelFrequency Range IGHz]Dynamic Range ldB]Average Power ldBmlMin.Width Ins]Dynamic range ldBlPeak Power IdBml
  D20050.5-20>6030200>6030
  D40050.5-40

  1. 基本功能

  用途:用于射頻功率放大器(PA)和器件的性能優化(如效率、線性度)。

  頻率范圍:0.5–20 GHz(覆蓋5G、雷達等應用)。

  負載調節方式:支持有源/無源/混合負載牽引,可調諧阻抗。

  2. 主要特點

  高精度:動態范圍>60 dB,適合小信號和大功率測試。

  多模式支持:CW、脈沖RF、脈沖DC等。

  諧波優化:可選2~6回路,優化基波和諧波阻抗。

  3. 典型應用

  PA設計(優化PAE、增益、線性度)。

  微波器件(如GaN、LDMOS)特性分析。

  快速產線測試(自動化校準)。

  4. 硬件配置

  標準主機(30 dBm功率),可選高功率擴展(>50 dBm)。

  支持外接耦合器、功放和諧波信號源。

  5. 軟件支持

  基礎軟件(DMCS)支持S參數和負載牽引。

  高級選件(如D2H諧波牽引、DPU-LP脈沖測試)。

更多Focus Microwaves 相關產品信息可咨詢立維創展

推薦資訊

  • LNF-ISC4_8A和LNF-CIC4_8A低溫隔離器和環行器Low Noise Factory
    LNF-ISC4_8A和LNF-CIC4_8A低溫隔離器和環行器Low Noise Factory 2025-08-26 09:36:43

    Low Noise Factory公司的LNF-ISC4_8A和LNF-CIC4_8A是專為超低溫物理研究設計的低溫射頻器件,具有超低噪聲和低溫工作特性。其主要參數包括:4-8 GHz的RF帶寬,典型插入損耗0.17 dB,隔離度和端口匹配均為22 dB,采用SMA連接器,尺寸為22.324.610.2 mm。產品支持-50至50 V的直流電壓,RF驅動電平范圍為-50 dBm至30 dBm,在3K溫度下仍能保持優異的射頻性能。

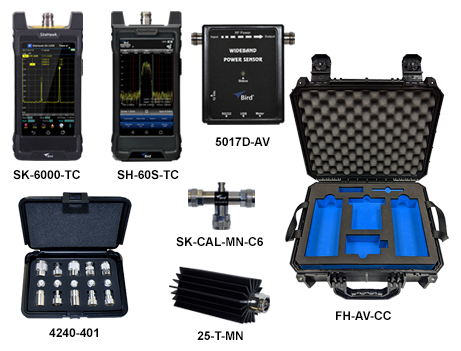

  • Bird微波頻譜和電纜和天線分析儀套件
