310A205FS,310A205MV 50Ohm BNC電纜插頭連接器Winchester
發布時間:2025-08-25 09:05:49 瀏覽:1965
Winchester Interconnect的300Series 50Ohm BNC電纜插頭連接器廣泛應用于廣播、電信、測試與測量、安全和醫療等領域。

型號
| 型號 | 適用線纜 | 端接方式 | 包裝 |
| 310A205MV | RG174, RG316, LMR100 | 壓接 | 單件 |
| 310A205M | RG316 | 壓接 | 單件 |
| 310A205FS | RG58, RG141, RG142, LMR195(絞線) | 壓接 | 單件 |
| 310A205F | RG58, LMR195(實心芯線) | 壓接 | 單件 |
| 310A205A | RG6(AWG 中心導體) | 焊接 | 單件 |
| 310A205A18 | RG6 CATV(18 AWG 中心導體) | 壓接 | 單件 |
電氣規格
阻抗(Impedance):50 Ω
頻率范圍(Frequency Range):0 - 4 GHz
工作電壓(Working Voltage):500 VRMS(海平面)
耐壓(Dielectric Withstanding Voltage):1500 VRMS(海平面)
駐波比(VSWR):≤1.5
中心接觸電阻(Center Contact Resistance):≤3 mΩ
插入損耗(Insertion Loss):≤0.2 dB
絕緣電阻(Insulation Resistance):≥5000 MΩ
工作溫度范圍:-40°C 至 +165°C
機械規格
耦合螺母保持力(Coupling Nut Retention):101 lbs
中心接觸保持力(Center Contact Retention):≥6 lbs
插拔力(Engagement/Disengagement Force):≥6 lbs / ≤5 lbs
耐久性(Durability):≥500 次插拔
材料組成
外殼(Body):黃銅鍍鎳
外接觸點(Outer Contacts):黃銅鍍鎳
中心接觸點(Male Contact):黃銅鍍金
絕緣體(Insulator):PTFE(聚四氟乙烯)
壓接套(Crimp Ferrule):銅或黃銅鍍鎳
配件與工具
壓接工具:BDHD 200(配套不同型號)。
BNC 安裝/拆卸工具:
KTW-21-2(12 英寸標準版)。
KTW-21-1(24 英寸加長版)。
Winchester是一家高可靠性連接器制造廠商,具備AS9100和AS7003航空航天質量體系認證,為全球客戶提供同軸線纜、微波連接器產品。其產品被廣泛應用于軍用、航空航天、通信測試領域。
深圳市立維創展科技有限公司,授權代理Winchester連接器產品,歡迎咨詢。
推薦資訊
Glenair?高速微壓接矩形連接器是穩固、多用途、多端口、千兆位的小型連接器。792產品系列選用屏蔽接觸技術是理想化的解決方案。

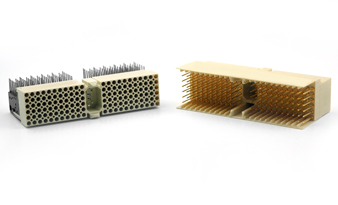

Hypertronics? cPCI 2mm連接器系統基于Hypertac雙曲線彈簧孔接觸技術,該技術以抗沖擊和振動而聞名。Hypertronics cPCI 2mm連接器已通過軍事標準測試,具有強化和緊湊的PCI形式,可在軍用地面系統、軍艦和航空航天等所有關鍵任務應用中發揮最高性能。
