JQL Electronics 表面貼裝環形器與隔離器

發布時間：2025-10-22 09:15:38     瀏覽：193

　　JQL Technologies表面貼裝環形器(Surface Mount Circulator)

SURFACE MOUNT CIRCULATOR BY APPLICATION
FREQUENCY(GHz)MODEISOLATIONINS LOSSVSWROPERATINGPOWERROUNDSIZEDATA SHET
F1~F2 GHzNUMBER(dB)MIN(dB)MAXMAXTEMP℃)AVG(W)dia(mm)PACKAGE
RFIDAPPLICATION
0.860 0.872 JCMD860T0872S10R21   0.35 1.20 -30~+75UPTO 10024.2 CM03
0.860 0.960 JCM0860T0960S10R20   0.45 1.25 -30~+75UPTO 10024.2 CM03
0.902 0.928 JCM0902T0928S10R20   0.35 1.20 -30~+75UPTO 10024.2 CM03
0.950 0.956 JCM0950T0956S10R23   0.35 1.20 -30~+75UPTO 10024.2 CM03
CELULAR/GSM /PCS/DCS/CDMA/UMTSAPPLICATION
0.856 0.866 JCM0856T0866S10R21   0.35 1.20 -30~+75UPTO 10024.2 CM03
0.858 0.878 JCM0858T0878S10R21   0.35 1.20 -30~+75UPTO 10024.2 CM03
0.860 0.894 JCMD860T0894S10R21   0.35 1.20 -30~+75UPTO 10024.2 CM03
0.869 0.894 JCM0869T0894S10R23   0.35 1.20 -30~+75UPTO 10024.2 CM03
0.890 0.915 JCM0890T0915S10R21   0.35 1.20 -30~+75UPTO 10024.2 CM03
0.920 0.960 JCM0920T0960S10R23   0.35 1.20 -30~+75UPTO 10024.2 CM03
0.925 0.960 JCM0925T0960S10R23   0.35 1.20 -30~+75UPTO 10024.2 CM03
0.935 0.960 JCM0935T0960S10R21   0.35 1.20 -30~+75UPTO 10024.2 CM03
1.710 1.730 JCM1710T1730S6R21   0.35 1.20 -40~+85UPTO6018.2 CMD4
1.805 1.825 JCM1805T1825S6R21   0.35 1.20 -40~+85UPTO 6018.2 CM04
1.805 1.880 JCM1805T1880S6R23   0.35 1.20 -40~+85UPTO6018.2 CM04
1.805 1.880 JCM1805T1880S10RII23   0.35 1.20 -40~+85UPTO 10024.2 CM03
1.930 1.990 JCM1930T1990S6R23   0.35 1.20 -40~+85UPTO6018.2 CM04
1.930 1.990 JCM1930T1990S10RII23   0.35 1.20 -40~+85UPTO 10024.2 CM03
2.110 2.170 JCM2110T2170S6R23   0.35 1.20 -40~+85UPTO 6018.2 CM04
2.110 2.170 JCM2110T2170S10R-Il23   0.35 1.20 -40~+85UPTO 10024.2 CM03
WIMAXAPPLICATION
2.300 2.400 JCM2300T2400S6R20   0.35 1.20 -40~+85UPTO6018.2 CM04
2.300 2.500 JCM2300T2500S6R20   0.45 1.20 -40~+85UPTO 6018.2 CM04
2.400 2.500 JCM2400T2500S6R20   0.35 1.20 -40~+85UPTO 6018.2 CM04
2.496 2.572 JCM2496T2572S6R20   0.35 1.20 -40~+85UPTO6018.2 CMO4
2.496 2.690 JCM2496T2690S6R20   0.45 1.20 -40~+85UPTO6018.2 CM04
2.500 2.600 JCM2500T2600S6R20   0.35 1.20 -40~+85UPTO 6018.2 CM04
2.500 2.700 JCM2500T2700S6R20   0.45 1.20 -40~+85UPTO 6018.2 CM04
2.570 2.620 JCM2570T2620S6R20   0.35 1.20 -40~+85UPTO6018.2 CM04
2.614 2.690 JCM2614T2690S6R20   0.35 1.20 -40~+85UPTO6018.2 CM04
2.900 3.100 JCM2900T3100S6R20   0.45 1.20 -40~+85UPTO6018.2 CM04
3.100 3.500 JCM3100T3500S6R20   0.50 1.20 -40~+85UPTO6018.2 CM04
3.200 3.400 JCM3200T3400S6R21   0.35 1.20 -40~+85UPTO6018.2 CM04
3.300 3.500 JCM3300T3500S6R21   0.35 1.20 -40~+86UPTO6018.3 CM04
3.300 3.800 JCM3300T3800S6R18   0.50 1.20 -40~+85UPTO6018.2 CMD4
3.400 3.600 JCM3400T3600S6R21   0.35 1.20 -40~+85UPTO 6018.2 CM04
3.500 3.700 JCM3500T3700S6R21   0.35 1.20 -40~+85UPTO 6018.2 CMD4
3.600 3.800 JCM3600T3800S6R21   0.35 1.20 -40~+85UPTO 6018.2 CMD4
8.800 10.200 JCM8800T10K2G020 0.50 1.25:1-40~+755 6.35 CM05
9.050 9.450 JCM9050T9450G020 0.40 1.20:1-40~+755 6.35 CM05
9.500 10.000 JCM9500T10K0G020 0.40 1.20:1-40~+755 6.35 CM05


　　JQL Technologies表面貼裝隔離器(Surface Mount Isolator)

SURFACE MOUNT ISOLATOR BY APPLICATION
FREQUENCY(GHz)MODELISOLATIONINS LOSSVSWROPERATINGPOWERROUND SIZEDATA SHEET
F1~F2 GHzNUMBER(dB)MIN(dB)MAXMAXTEMP(℃)FWD/REV(W)dia(mm)PACKAGE
RFID APPLICATION
0.860 0.872 JIM0860T0872S1R21 0.35 1.20 -30~+75100/524.2 IM03
0.860 0.960 JIM0860T0960S1R20 0.45 1.25 -30~+75100/524.2 IM03
0.902 0.928 JIM0902T0928S1R20 0.35 1.20 -30~+75100/524.2 IM03
0.950 0.956 JIM0950T0956S1R23 0.35 1.20 -30~+75100/524.2 IM03
CELLULAR/GSM /PCS/DCS/CDMA/UMTS APPLICATION
0.856 0.866 JIM0856T0866S1R21 0.35 1.20 -30~+75100/524.2 IM03
0.858 0.878 JIM0858T0878S1R21 0.35 1.20 -30~+75100/524.2 IM03
0.860 0.894 JIM0860T0894S1R21 0.35 1.20 -30~+75100/524.2 IM03
0.869 0.894 JIM0869T0894S1R23 0.35 1.20 -30~+75100/524.2 IM03
0.890 0.915 JIM0890T0915S1R21 0.35 1.20 -30~+75100/524.2 IM03
0.920 0.960 JIM0920T0960S1R23 0.35 1.20 -30~+75100/524.2 IM03
0.925 0.960 JIM0925T0960S1R23 0.35 1.20 -30~+75100/524.2 IM03
0.935 0.960 JIM0935T0960S1R21 0.35 1.20 -30~+75100/524.2 IM03
1.710 1.730 JIM1710T1730S1R21 0.35 1.20 -40~+8560/518.2 IMO4
1.805 1.825 JIM1805T1825S1R21 0.35 1.20 -40~+8560/518.2 IMO4
1.805 1.880 JIM1805T1880S1R23 0.35 1.20 -40~+8560/518.2 IM04
1.805 1.880 JIM1805T1880S1R-II23 0.35 1.20 -40~+85100/524.2 IM03
1.930 1.990 JIM1930T1990S1R23 0.35 1.20 -40~+8560/518.2 IM04
1.930 1.990 JIM1930T1990S1R-II23 0.35 1.20 -40~+85100/524.2 IM03
2.110 2.170 JIM2110T2170S1R23 0.35 1.20 -40~+8560/518.2 IM04
2.110 2.170 JIM2110T2170S1R-II23 0.35 1.20 40~+85100/524.2 IM03
WIMAX APPLICATION
2.300 2.400 JIM2300T2400S1R20 0.35 1.20 -40~+8560/518.2 IM04
2.300 2.500 JIM2300T2500S1R20 0.45 1.20 -40~+8560/518.2 IM04
2.400 2.500 JIM2400T2500S1R20 0.35 1.20 -40~+8560/518.2 IM04
2.496 2.572 JIM2496T2572S1R20 0.35 1.20 -40~+8560/518.2 IM04
2.496 2.690 JIM2496T2690S1R20 0.45 1.20 -40~+8560/518.2 IM04
2.500 2.600 JIM2500T2600S1R20 0.35 1.20 -40~+8560/518.2 IM04
2.500 2.700 JIM2500T2700S1R20 0.45 1.20 -40~+8560/518.2 IM04
2.570 2.620 JIM2570T2620S1R20 0.35 1.20 -40~+8560/518.2 IM04
2.614 2.690 JIM2614T2690S1R20 0.35 1.20 -40~+8560/518.2 IM04
2.900 3.100 JIM2900T3100S1R20 0.45 1.20 40~+8560/518.2 IM04
3.100 3.500 JIM3100T3500S1R20 0.50 1.20 -40~+8560/518.2 IM04
3.200 3.400 JIM3200T3400S1R21 0.35 1.20 -40~+8560/518.2 IM04
3.300 3.500 JIM3300T3500S1R21 0.35 1.20 -40~+8660/518.3 IM04
3.300 3.800 JIM3300T3800S1R18 0.50 1.20 -40~+8560/518.2 IM04
3.400 3.600 JIM3400T3600S1R21 0.35 1.20 -40~+8560/518.2 IM04
3.500 3.700 JIM3500T3700S1R21 0.35 1.20 -40~+8560/518.2 IM04
3.600 3.800 JIM3600T3800S1R21 0.35 1.20 40~+8560/518.2 IM04
OTHER APPLICATION
8.800 10.200 JIM8800T10K2G020 0.50 1.25:1-40~+755/0.56.35 IM05
9.050 9.450 JIM9050T9450G020 0.40 1.20:1-40~+755/0.56.35 IM05
9.500 10.000 JIM9500T10KOG020 0.40 1.20:1-40~+755/0.56.35 IMO5


　　應用領域：

　　無線通信(PCS、DCS、CDMA、UMTS、WiMAX、RFID)

　　蜂窩網絡(GSM、LTE、5G等)

　　高功率射頻系統

　　主要特點：

　　高隔離度(Isolation)、低插入損耗(Insertion Loss)

　　高功率處理能力(High Power Handling)

　　支持PCB回流焊(PCB Soldering Re-flow)

　　寬工作溫度范圍(-40°C ~ +85°C)

　　可定制設計(Custom Design Available)

　　關鍵特性

　　主要功能：環形器信號定向傳輸(3+端口);隔離器單向傳輸，防止反射(2端口)

　　典型隔離度：20 ~ 23 dB

　　插入損耗：≤0.5 dB

　　VSWR：1.20 ~ 1.25

　　功率處理：≤100W(環形器CM03封裝，隔離器IM03封裝)

　　溫度范圍：-40°C ~ +85°C(部分型號)

　　封裝規格

封裝型號適用產品尺寸 (直徑 mm)典型功率 (W)適用頻率范圍
CM03環形器（低頻率）24.2≤1000.8 ~ 2.5 GHz
CM04環形器（高頻率）18.2≤601.7 ~ 3.8 GHz
CM05環形器（超高頻）6.3558.8 ~ 10.2 GHz
IM03隔離器（低頻率）24.2100 / 50.8 ~ 2.5 GHz
IM04隔離器（高頻率）18.2May-601.7 ~ 3.8 GHz
IM05隔離器（超高頻）6.355 / 0.58.8 ~ 10.2 GHz

JQL Technologies是一家領先的射頻和微波設備制造商，公司主要設計和生產高性能射頻/微波組件，包括濾波器、隔離器與環行器、定向耦合器、功率分配器/合路器、混合器、終端等。深圳市立維創展科技有限公司，優勢代理銷售JQL產品，歡迎咨詢。

推薦資訊

  • Lightspeed 的 Zulu PFX 耳機不負眾望
    Lightspeed 的 Zulu PFX 耳機不負眾望 2022-03-22 17:21:47

    Lightspeed Aviation?推出了其旗艦產品Zulu PFX，該產品將進行首次固件升級，以履行其真正成為世界上最智能的航空耳機的承諾。延長電池壽命-將電池壽命延長10%。

  • BNC805-M低噪聲射頻信號發生器頻率合成器

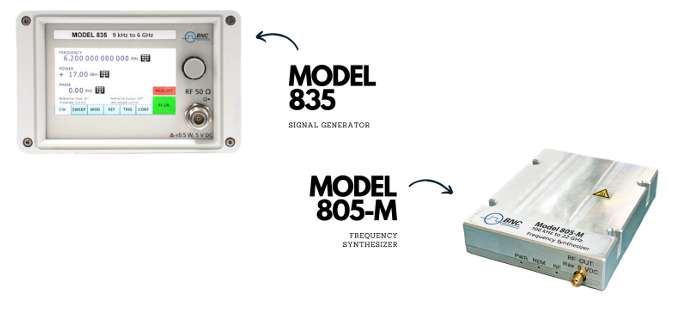

    BNC805-M低噪聲射頻信號發生器頻率合成器 2025-01-15 09:17:26
