DEI線路接收器DEI1044A/1045A系列
發布時間:2022-05-31 16:54:32 瀏覽:3190
DEI線路接收器DEI1044A和DEI1045A是根據BiCMOS技術的四通道ARINC429線路接收器IC,包含四個差分線路接收器。每個接收器通道將輸入ARINC429數據總線信號轉換為一對TTL/CMOS輸出。每個接收器單獨工作,具備防雷性能,滿足ARINC429數字信息傳輸標準的規定要求。DEI線路接收器DEI1044AIC包含兩個用作內置系統測試的測試輸入。它們將所有的接收器的輸出強制性到指定的零、一或空狀態。當設備處在測試模式時,ARINC輸入被忽略。DEI1045A沒有測試輸入。DEI線路接收器DEI1044A和DEI1045A四線接收器可用作將ARINC429數據總線與設備工程的航空電子設備系列連接在一起。

特征
四路ARINC429轉TTL/CMOS邏輯線路接收器
DEI1044/DEI1045的直接轉換
HI-8444/5PS_、HI-8444/5PS_-10和HI8454/5PS_的直接替代品
選用+5V或3.3V單電源輸電
ARINC輸入內部保護DO-1603級引腳注入的雷電規定要求
ARINC輸入可承載意外短路至115Vac
在ARINC輸入上使用高至15kΩ的可選外部串行電阻器工作
支持3級以上防雷
提供電阻故障隔離
在高噪音環境中運行
±20V輸入共模電壓范圍
2V最小輸入遲滯
DEI1044A具備TTL/CMOS測試輸入

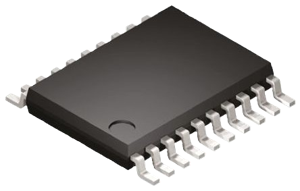

封裝:20L4.4毫米TSSOP
屬性
溫度范圍:-55到85
產品封裝類型:20TSSOPG
頻道:4
輸電范圍:3.35
Holt外部參考:HI-8444/5PS_、HI-8444/5PS_-10&HI8454/5PS_
封裝描述:20PinPlasticThinShrinkSmallOutlinePackage
封裝類型:表面貼裝
JEDEC :MO-153-AC
深圳市立維創展科技有限公司,優勢提供DEI高端芯片訂購渠道,部分準備有現貨庫存。
詳情了解DEI請點擊:http?: //m.zyzxjj.com/public/brand/53.html
Part # | Temp Range | Product Package Type |
DEI1044A-TES-G | -55 to 85 | 20 TSSOP G |
DEI1044A-TMS-G | -55 to 125 | 20 TSSOP G |
DEI1044-G | -55 to 85 | 20 TSSOP G |
DEI1044-TMS-G | -55 to 125 | 20 TSSOP G |
DEI1045A-TES-G | -55 to 85 | 20 TSSOP G |
DEI1045A-TMS-G | -55 to 125 | 20 TSSOP G |
DEI1045-G | -55 to 85 | 20 TSSOP G |
DEI1045-TMS-G | -55 to 125 | 20 TSSOP G |
