Murata村田小型低噪聲DC-DC轉換器MonoBK(TM)

發布時間：2023-11-24 11:21:28 瀏覽：3003

1、DC-DC轉換器簡介

DC-DC轉換器是一種將直流(DC)轉換(Convert)為直流(DC)的裝置。配套的線路板上搭載的IC等，固有的工作電壓范圍各不相同，電壓精度要求也各異。若用電壓不穩定的電源供電，會發生失靈等問題。因此，需要DC-DC轉換器轉換為必要的電壓，或者使電壓保持穩定。

2、DC-DC轉換器的類型

DC-DC轉換器一般有4種：降低電壓的電源裝置、升高電壓的電源裝置、升降電壓的電源裝置和產生負電壓的電源裝置。如圖所示：

DC-DC轉換器的類型

3、一般的電源配置

4、POL簡介

POL的意思是緊挨著微處理器、DSP、FPGA、ASIC之類LSI(Large-Scale Integration：大規模集成)配置的DC-DC轉換器。

POL的趨勢:

近年來，以5G和IoT為代表的大趨勢，使得基站和服務器等裝置，日益需要高速大容量處理。

因此，由于處理的細微化，LSI的芯片性能日益提高。

隨著處理的細微化，要求給LSI供電的電源電路降低電壓并增大電流。降低電壓后，可以防止LSI失靈，因此需要提高電壓精度并在負載變化時能夠高速響應。此外，增大電流后，LDO變成開關電源，即使過去可以設計得既小型又簡易，現在也很難設計了。

并且，因為LDO變成開關電源，還產生噪聲問題。由于此類原因，要求POL“電壓精度高、過載響應快、放射噪聲低及小型”。（→為什么選擇POL非隔離電源模塊？）

5、選擇Murata村田的DC-DC轉換器MonoBK?的理由

(1)有助于節省電源占用空間

整體解決方案尺寸小

屬于支持狹窄空間和背面安裝的薄型產品

(2)設計簡單

可以不要或減少濾波器

支持高溫動作

6、MonoBK?的主要特點

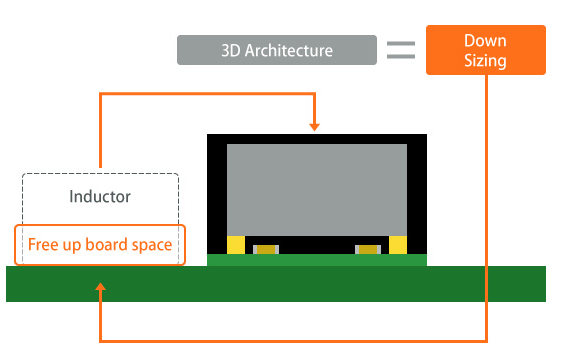

(1)小型

(2)通過3D結構設計和成型技術來縮小產品尺寸

(3)高速響應

高速響應

(4)通過電路技術減少外置元件，縮小解決方案尺寸

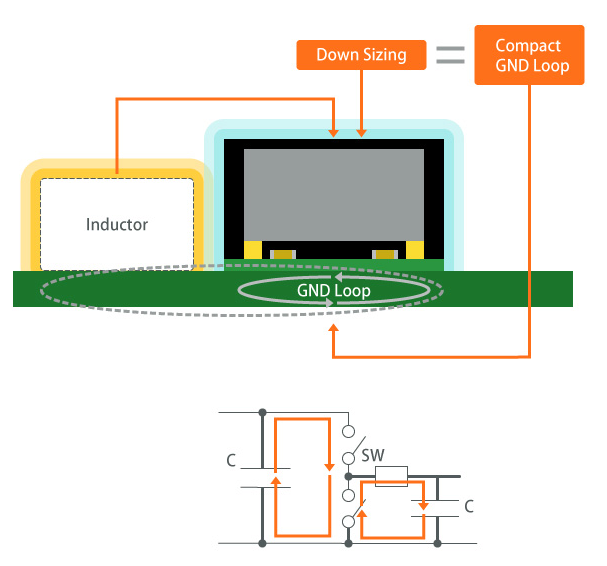

(5)低噪聲

低噪聲

(6)通過3D結構設計和模擬技術降低噪聲

7、應用

（1）為FPGA和CPU供電

（2）數據通信/電信系統

（3）分布式總線架構

（4）可編程邏輯

（5）混合電壓系統

（6）信號/圖像處理

（7）安防

（8）通信
