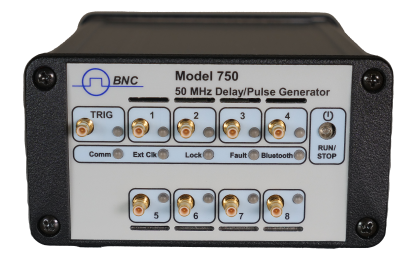

BNC750型50MHz脈沖延遲發生器

發布時間：2024-02-12 16:03:33 瀏覽：2263

BNC 750 型 50 MHz 脈沖和延遲發生器采用微型封裝，提供 4 個(或 8 個選項)獨立的延遲脈沖。可通過100 ps分辨率和低于50 ps RMS的通道間抖動進行長達10秒的延遲進行編程。 SMB輸出可提供1.5 V至5 V可調至50 Ω(或3V至10V至高阻)的上升時間，上升時間為1 ns。脈沖幅度、極性和脈沖寬度可在每個輸出通道上獨立調節。750 型還提供兩個輸入或三個內部同步定時器(可在 0.1 Hz 至 50 MHz 范圍內調節)或軟件命令，用于觸發所有選定的延遲通道。任一觸發速率都可以設置為單次或重復。

BNC750型50MHz脈沖延遲發生器

該發生器具有內部 100 MHz TCXO 時鐘基準，還接受 10 MHz 至 240 MHz 正弦波或方波的外部時鐘基準。750 型可通過 USB 或以太網 (LAN) 進行遠程控制。該脈沖發生器非常適合同步皮秒激光系統(PLS)的所有設備。在此應用中，延遲發生器的“時鐘輸入”通過O/E(光電轉換器)接收來自激光振蕩器的參考信號(例如80 MHz)，延遲發生器提供在“時鐘輸入”上同步的單個或重復脈沖(在延遲、幅度、極性和脈沖寬度方面進行調整)，抖動非常低。從延遲發生器4 GPIO在軟件控制下允許命令到激光系統的低頻設備進行安全或控制。

規格參數：

通道：4 或 8 個獨立通道
分辨率：100 ps
頻率：0.1 至 50MHz
通道抖動：50 ps
脈沖幅度：1.5 至 5 V 至 50 Ω（或 3 至 10V 至 Hi-Z）
外部參考時鐘：10MHz 至 250MHz

應用：

精密脈沖應用
ATE應用
皮秒激光系統定時控制
高精度定時
組件測試/QC
脈沖拾取

渠道	4 或 8 個獨立的延遲輸出
延遲范圍	0 至 100 秒
延遲解決	100 電源
信道抖動（RMS）	< 50 ps + 延遲 x ^10e-7
準確性	< 500 ps + 延遲 x ^10e-6
時基	100 MHz，±5 ppm 穩定性
外部觸發速率	高達 50 MHz，帶預分頻器，插入延遲< 85 ns
內部觸發速率	三個內部定時器：0.1 Hz 至 50 MHz（10 秒至 20 ns），步長為 5 ns
脈沖幅度	1.5 V 至 5 V 至 5 V（50 Ω，10 mV 分辨率）
上升和下降時間	1 ns/1 ns 至 50 Ω
脈沖寬度	10 ns 至 10 s，5 ns 分辨率
脈沖極性	高電平有效或低電平有效
爆裂	1 至 1 000 000 000，可調周期 5 ns 分辨率
多路復用	任何通道組合都可以被 OR 連接到所有輸出
連接器	中小型企業
外部參考時鐘	10 MHz 至 240 MHz，可調，步長為 500 kHz
門（或第二觸發）	高電平有效、可調門限、正斜率、速率< 10 MHz
接口	USB 轉 UART，10/100Mb/s LAN
操作系統	Windows 或 Linux
電源	標準USB或外部電源
功耗	2.5 W 至 15 W（取決于選件和配置）
尺寸（寬 x 高 x 深）	4.25 英寸 x 2.3 英寸 x 5.1 英寸

運輸尺寸	18x12x9 英寸
裝運重量	5 磅
