MTI-milliren402系列TCXO溫補晶振

發布時間：2024-02-10 15:57:41     瀏覽：2466

特征

  • 符合 RoHS 標準，在寬溫度范圍內具有嚴格的穩定性

  • 提供用于電動頻率調節的電壓控制和內部微調器

  • 削波正弦波輸出或HCMOS/TTL兼容，低相位噪聲

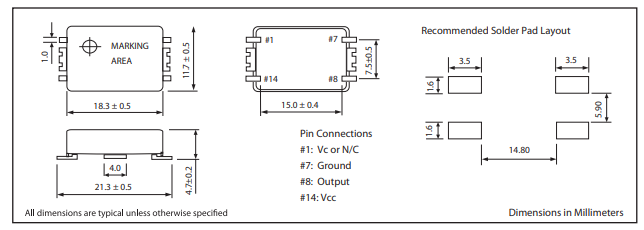

  • 行業因素標準 SMD 封裝

規范
參數可用范圍
頻率范圍8 MHz 至 35 MHz
電源電壓 （Vcc）5 V ± 5%;3.3 V ±5%;
輸入電流最大 3 mA
頻率穩定性與溫度的關系±1 頁/分鐘;±1.5 頁/分鐘;±2 頁/分鐘;±2.5 頁/分鐘 ±5 頁/分鐘
溫度范圍0°C至70°C;-40°C至85°C;0°C至50°C;-30°C至75°C
頻率與電壓最大 ±0.3 ppm / Vcc ± 5%
頻率與負載±0.3 ppm 最大值 / 10 kOhms/ 10 pF ± 10%
老化±25°C 時每年最大值為 1.0 ppm
相位噪聲-145 dBc/Hz （1kHz）


電調諧

可控頻率選項VI = 電壓控制：最小 ±5 ppm + 內部微調器：最小 ±3 ppm

I = 僅內部微調器（無電壓控制輸入）：最小值 ±3 ppm
控制電壓 （Vc）Vcc = 5 V 時為 2.5±2.0 V;1.65±1.5 V（Vcc = 3.3 V）
Vc在Fnom時的可設定性，25°C2.5±0.5 V DC 用于 5.0V 部分;1.65±0.4 VDC 用于 3.3V 部分


正弦波輸出

輸出負載10 k歐姆
輸出波形削波正弦波
輸出電平最小 1.0Vp-p


HCMOS/TTL輸出

輸出負載10 TTL 或 15 pF HCMOS（最大值）
邏輯“1”/邏輯“0”電平TTL：最小 2.4V / 最大 0.4V;HCMOS：最小值 0.9Vcc / 最大值 0.1Vcc
上升/下降時間 （Tr/Tf）10 ns（最大值）
占空比無三態 60/40%;無三態 55/45%;三州 55/45%

相關推薦：

220系列恒溫晶振OCXO

222系列恒溫晶振OCXO

225系列恒溫晶振OCXO

263系列恒溫晶振OCXO

260系列石英晶振OCXO

更多MTI-milliren品牌產品信息可咨詢立維創展。

推薦資訊

  • KUB510NR寬帶射頻變壓器VANGUARD ELECTRONICS
    KUB510NR寬帶射頻變壓器VANGUARD ELECTRONICS 2024-06-27 09:16:01

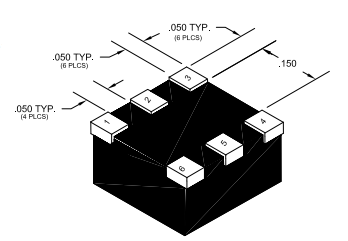

    KUB510NR是VANGUARD ELECTRONICS的一款高性能寬帶射頻變壓器，采用SMD封裝，尺寸為0.25 × 0.25 × 0.125英寸，適合緊湊集成。它具有1:2的變壓比，插入損耗1.1dB，駐波比1.35，3dB帶寬從0.001GHz至0.25GHz，初級阻抗5Ω，次級阻抗100Ω，工作溫度范圍-55°C至+125°C，儲存溫度范圍-60°C至+130°C。這款變壓器適用于高可靠性應用，如無線通信、雷達系統和衛星通信等高頻電子設備。

  • RO4830?層壓板Rogers
    RO4830?層壓板Rogers 2023-04-27 16:50:52

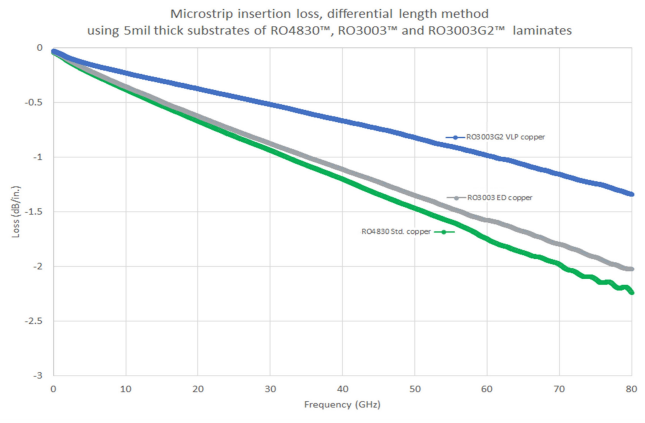

    Rogers? RO4830?高頻層壓板隸屬于熱固性材料，具有穩定性可靠、成本更低等優勢。RO4830?熱固性層壓板特別適合對價格較敏感的毫米波技術應用，如76-81GHz汽車雷達傳感器。
