JANTX1N821-1溫度補償Zener二極管Microsemi

發布時間：2024-11-25 10:39:48     瀏覽：2294

　　Microsemi的1N821至1N829A系列是一組6.2及6.55V溫度補償齊納參考二極管，設計用于提供高精度和高穩定性的電壓參考。以下是產品的詳細介紹：

*ELECTRICAL CHARACTERISTICS @25℃,unless otherwise specified
   JEDEC
TYPE NUMBER
  (Note  185)		ZENER
VOLTAGE
(Note 1 and 4)
Vz@lzπ		ZENER
TEST
CURRENT
zr		MAXIMUM
ZENER
IMPEDANCE
(Note 2)
Z@z		MAXIMUM
REVERSE
CURRENT
R@3V		   VOLTAGE
TEMPERATURE
    STABILITY
   (△Vzr MAX)
 -55℃ to+100℃
 (Note 3 and 4)		EFFECTIVE
TEMPERATURE
COEFFICIENT
Qvz

VOLTSmAOHMSμAmV%/℃
  1N8215.9-6.57.5 15 2.0 96 0.01
  1N821A5.9-6.57.5 10 2.0 96 0.01
  1N8225.9-6.57.5 15 2.0 96 0.01
  1N8235.9-6.57.5 15 2.0 48 0.005
  1N823A5.9-6.57.5 10 2.0 48 0.005
  1N8245.9-6.57.5 15 2.0 48 0.005
  1N8255.9-6.57.5 15 2.0 19 0.002
  1N825A5.9-6.57.5 10 2.0 19 0.002
  1N8266.2-6.97.5 15 2.0 20 0.002
  1N8275.9-6.57.5 15 2.0 9 0.001
  1N827A5.9-6.57.5 10 2.0 9 0.001
  1N8286.2-6.97.5 15 2.0 10 0.001
  1N8295.9-6.57.5 15 2.0 5 0.0005
  1N829A   5.9-6.5    7.5    10      2.0       5       0.0005

　　產品特點：

　　溫度補償：在-55°C至+125°C的溫度范圍內，具有極低的溫度系數(0.005%/°C)，確保電壓穩定性。

　　多種電壓選項：提供6.2V和6.55V的參考電壓，公差為±2%和±5%。

　　封裝類型：包括DO-35和DO-204AH封裝，以及金屬/玻璃鍵合封裝選項。

　　軍事規格：提供符合MIL-STD-750 Method 102標準的軍事規格產品。

　　應用優勢：

　　最小電壓變化：在寬溫度范圍內提供穩定的電壓參考。

　　靈活性：適用于各種電路設計，包括需要穩定電壓參考的儀器。

　　緊密公差：提供中心標稱值的±0.15V電壓公差。

　　多種封裝：支持靈活的引腳和封裝選項，以適應不同的設計需求。

　　技術規格：

　　工作溫度：-65°C至+175°C。

　　儲存溫度：-65°C至+175°C。

　　最大電流：最大電流Iz為70 mA，最大電流Imax為100 mA。

　　焊接溫度：260°C，持續10秒。

　　電氣特性：

　　齊納電壓：不同型號提供不同的齊納電壓，如5.9V至6.2V。

　　齊納電流：標準為5.0 mA。

　　最大齊納阻抗：在5.0 mA時，阻抗為15歐姆。

　　電壓溫度系數：在-55°C至+100°C范圍內，系數為±2%。

　　物理特性：

　　尺寸：產品尺寸為98.8 x 70.0 x 164.5 mm。

　　重量：單個二極管重量為0.2克。

　　這款齊納參考二極管適用于電源、信號處理、測試設備等需要精確電壓參考的場合。其溫度補償特性和多種電壓選項使其成為各種電子設計的理想選擇。

Microsemi 是美國高可靠性電子元器件廠商，其軍級二三級管產品，被廣泛應用于全球高端市場，深圳市立維創展科技有限公司，授權代理銷售Microsemi軍級二三級產品，大量原裝現貨，歡迎咨詢。

推薦資訊

  • Marvell Teralynx數據中心交換機助力AI云時代

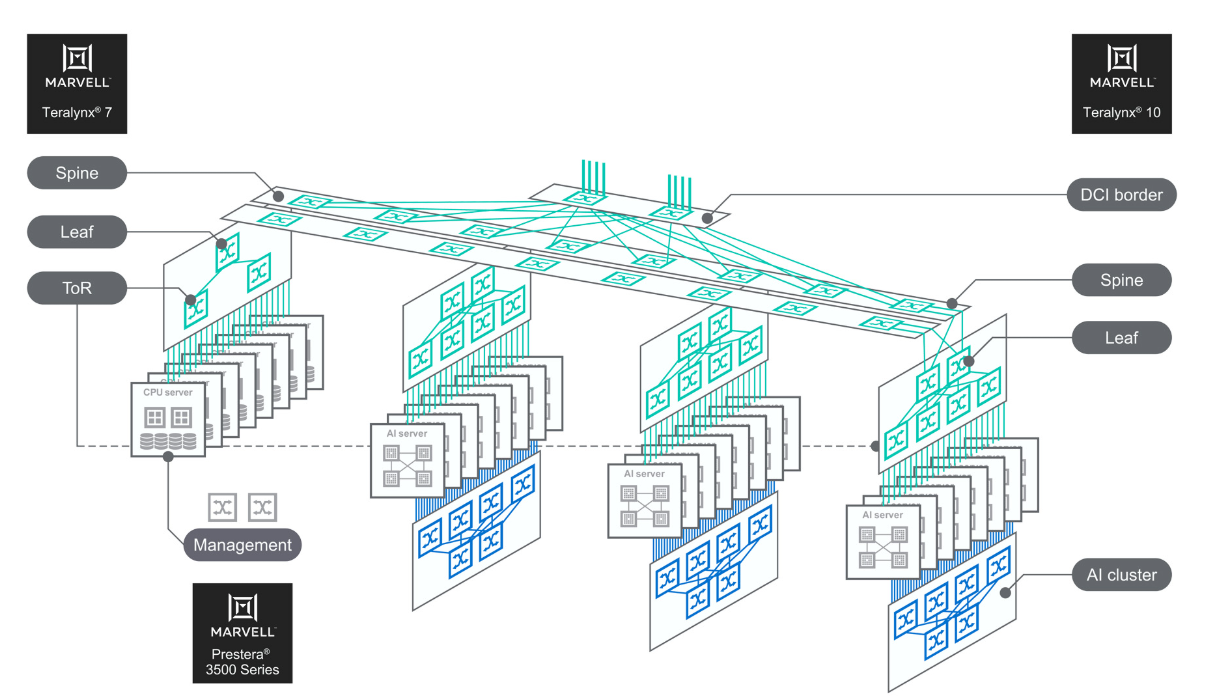

    Marvell Teralynx數據中心交換機助力AI云時代 2025-03-28 09:35:19
