Linear Systems的SD210DE/SD214DE和SST210/SST214 N-Channel Lateral DMOS開關

發布時間:2024-12-02 09:28:52     瀏覽:3479

  Linear Integrated Systems(LIS)的SD210DE/214和SST210/214系列N-Channel Lateral DMOS Switch是為高速應用設計的高性能MOSFETs,適用于音頻、視頻和高頻領域。

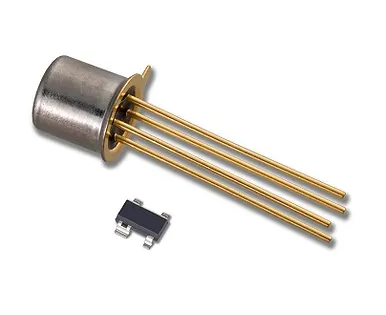

Linear Systems的SD210DE/SD214DE和SST210/SST214 N-Channel Lateral DMOS開關

PART NUMBERVoRjos Min (V)Vcsjth Max (V)rDsjon Max(QCrss Max(pF)ton Max(ns)
SD210DE30 1.5 45@Vgs=10V0.5
SD214DE20 1.5 45 @Vcs=10V0.5
SST21030 1.5 50@Vcs=10V0.5
SST21420 1.5 50@Vgs=10V0.5

  核心特性

  極速切換:1納秒的開啟時間,實現快速響應。

  低電容:0.2皮法的反向電容,優化高頻性能。

  低電阻:在5V時的低導通電阻,提高能效。

  增強模式:N-Channel設計,簡化驅動電路。

  性能優勢

  高速性能:支持高速系統,減少信號損失。

  低損耗:在高頻下保持低插入損耗。

  易驅動:簡單的驅動要求,適合單電源操作。

  應用場景

  模擬開關:快速切換模擬信號。

  采樣保持:高速采樣和保持電路。

  圖像處理:像素速率切換。

  DAC去抖動:數字模擬轉換器的去抖動。

  信號驅動:高速信號驅動。

  技術參數

  擊穿電壓:20V至30V,提供過壓保護。

  閾值電壓:最大1.5V,確保低功耗。

  導通電阻:在10V柵源電壓下,最大45Ω。

  開關時間:開啟時間0.5ns至1ns,關閉時間2ns至6ns。

  環境適應性

  工作溫度:-55°C至125°C。

  功耗:最大300mW。

  動態性能

  正向跨導:典型值11mS至10.5mS。

  節點電容:低至2.5pF。

  結論

  SD210DE/214和SST210/214系列MOSFETs以其高速切換、低損耗和寬電壓范圍,成為高速電子應用的理想選擇。無論是在音頻、視頻還是高頻應用中,這些MOSFETs都能提供穩定可靠的性能。LIS,一家擁有三十多年歷史的精密半導體公司,以其高質量的離散組件和豐富的行業經驗,確保了這些產品的性能和可靠性。

相關推薦:

JFET雙通道放大器Linear Systems

JFET單通道放大器Linear Systems

立維創展優勢代理Linear Systems產品,價格優惠,歡迎咨詢。

推薦資訊

  • DEI 浪涌保護系統組件DEI1604-MIS-G
    DEI 浪涌保護系統組件DEI1604-MIS-G 2021-06-03 17:08:33

    DEI產品能夠提供滿足DO160標準規定的浪涌保護系統零部件。DEI的所有的ARINC429組件和大部分離散到數字轉換器都具備此保護功能模塊。

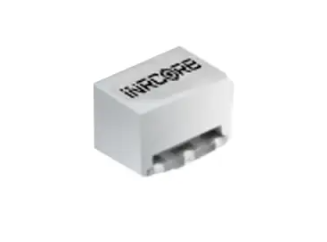

  • T-075100NL高頻SMT巴倫適配器iNRCORE
