DEI1049八通道ARINC 429差分接收器
發布時間:2025-04-21 09:33:02 瀏覽:2840

DEI1049是一款8通道差分接收器,專為 ARINC 429 總線設計,適用于航空電子和工業高噪聲環境。
| Table 6:Ordering Information | |||||
| DEI PN | MARKING(1) | TEST INPUTS | TEMPERATURE RANGE | PACKAGE | SCREENING |
| DEI1049-TES-G | DEI1049-TES (e4) | YES | -55/+85℃ | 38L TSSOP G | Standard |
| DEI1049-TMS-G | DEI1049-TMS (e4) | YES | -55/+125℃ | 38L TSSOP G | Standard |
核心特點
8通道接收:支持 8 路 ARINC 429 差分輸入,輸出 TTL/CMOS 電平。
寬電源范圍:兼容 5V 或 3.3V 供電。
高抗干擾:
輸入共模電壓 ±20V,抗電磁干擾強。
內置 2V 遲滯,抑制噪聲。
故障保護:
耐受 115V 交流短路,符合 DO-160 Level 3 雷電防護標準。
需外接 40kΩ 電阻 隔離總線。
測試模式:支持 強制輸出 0/1/NULL,便于系統自檢。
電氣參數
輸入電平:邏輯+1為6.5 V至13 V,邏輯-1為-6.5 V至-13 V,邏輯空為-2.5 V至2.5 V。
輸入回差:2.0 V至4.0 V。
輸出電平:TTL兼容,CMOS兼容。
功耗:最大800 mW(85 °C)。
工作溫度:-55 °C至+85 °C(TES)或-55 °C至+125 °C(TMS)。
封裝:38 引腳 TSSOP
應用領域
航空電子(飛行控制、導航)
工業通信(高噪聲環境)
測試設備(快速驗證 ARINC 429 信號
推薦資訊

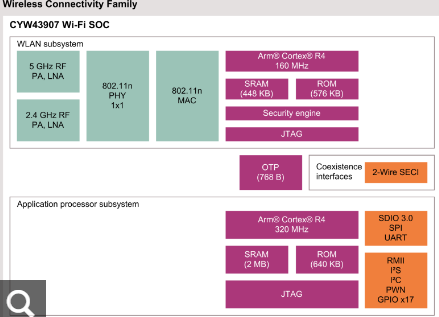

CYW43907KWBGT是英飛凌AIROC?系列的雙頻Wi-Fi 4 (802.11n) SoC,搭載320MHz Arm Cortex-R4處理器,2MB SRAM和640KB片上存儲器,支持802.11b/g/n雙頻(2.4/5 GHz),最高150 Mbps PHY數據速率,內置WLAN PA和LNA,支持外部PA。英飛凌提供ModusToolbox?開發平臺,適用于商用暖通空調、工業4.0機器人、多旋翼飛行器、智能建筑、智能溫控器等高性能應用,提供快速開發和可靠的無線連接。
