SD5400CY四通道N溝道橫向DMOS開關Linear Systems

發布時間：2025-10-22 09:25:59 瀏覽：199

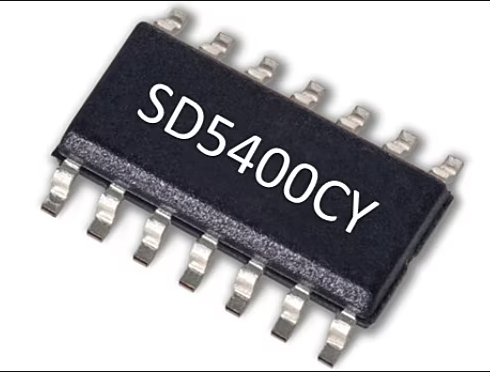

　　Linear Integrated Systems的SD5400CY是四通道N溝道橫向DMOS開關，屬于SD5000/5400系列的一員，具有以下核心特性：

　　結構：4個獨立雙向增強型MOSFET集成于單一芯片，采用雙擴散工藝和橫向構造。

　　保護：柵極內置齊納二極管保護，防止靜電損傷。

　　封裝：SOIC-14窄體塑料封裝，符合RoHS標準。

Linear Integrated Systems的SD5400CY是四通道N溝道橫向DMOS開關

　　同系列型號對比：

　　關鍵參數:

參數	值/條件	說明
V(BR)DS最小	20V	漏源擊穿電壓（SD5000/5400系列為20V，SD5001/5401為10V）。
rDS(on)最大	75Ω @ VGS=5V	導通電阻，低至75Ω（5V驅動時），確保低信號損耗。
Crss最大	0.5pF	反向傳輸電容極小，適合高頻應用。
開關時間(tON)	典型0.5ns，最大1ns	超高速開關，適用于納秒級切換場景。
閾值電壓VGS(th)	最大1.5V	低開啟電壓，簡化驅動電路設計。
